加工斜齒圓柱齒輪的傳動原理：

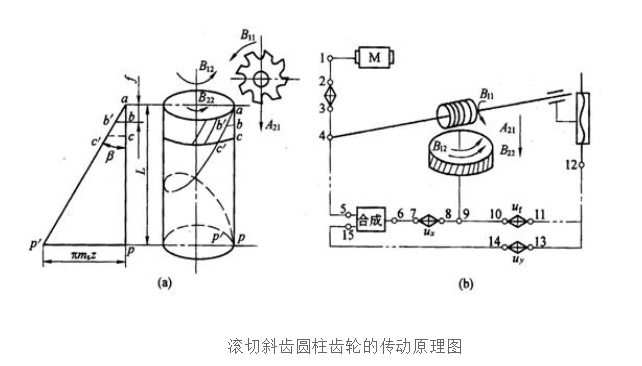

b圖是滾切斜齒圓柱齒輪的傳動原理圖，其中展成運動傳動鏈、垂直進給運動傳動鏈、主運動傳動鏈與直齒圓柱齒輪的傳動原理相同，只是在刀架與工件之間增加了一條附加運動傳動鏈：刀架(滾刀移動A21)-12-13-uy-14-15-合成機構-6-7-uX-8-9-工作臺(工件附加轉動B22),以保證螺旋齒形線。

這條傳動鏈亦稱為差動運動傳動鏈，其中換置機構uy適應工件螺旋線導程L和螺旋方向的變化。

a圖可以形象說明這個問題：設工件的螺旋線為右旋,當滾刀沿工件軸向進給f(單位為mm)，滾刀由a點到b點，這時工件除了作展成運動B12以外，還要再加轉動bb'，才能形成螺旋齒形線。

同理，當滾刀移至c點時，工件應附加轉動cc'。

依次類推，當滾刀移至p點時(一個工件螺旋導程L)，工件附加轉動pp'，正好附加轉一轉。

附加運動B22的旋轉方向與工件展成運動B12旋轉方向是否相同，取決于工件的螺旋方向及滾刀的進給方向。

如圖B12和B22同向，計算附加運動取加1轉，反之取減1轉。

在滾切斜齒圓柱齒輪時，要保證B12和B22這兩個旋轉運動同時傳給工件又不發生干涉，需要在傳動系統中配置運動合成機構，將這兩個運動合成之后,再傳給工件。

工件的實際旋轉運動是由展成運動B12和形成螺旋線的附加運動B22合成的。

注：斜齒圓柱齒輪與直齒圓柱齒輪相比，端面齒廓都是漸開線，但齒長方向不是直線,而是螺旋線。

因此，加工斜齒圓柱齒輪也需要兩個成形運動：一個是形成漸開線齒廓的展成運動；另一個是形成齒長螺旋線的運動。

前者與加工直齒圓柱齒輪相同，后者要求當滾刀沿工件軸向移動時，工件在展成法運動B12的基礎上再產生一個附加轉動，以形成螺旋齒形線軌跡。
